در این راهنمای جامع و فوقتخصصی، بهعنوان یک شیفتهی دنیای متالورژی و سازههای فولادی، قصد دارم شما را به سفری در اعماق پیوندهای مولکولی آهن ببرم. وقتی صحبت از «سوله» میشود، ما با یک موجود زنده فلزی روبرو هستیم که تحت تنشهای شدید باد، برف و جرثقیل قرار دارد. قلب این موجود، اتصالات آن است و جوشکاری، رگ و پی این اتصالات محسوب میشود.
تشخیص کیفیت جوشکاری سوله، فراتر از یک نگاه سطحی است؛ این کار آمیزهای از هنر، تجربه کارگاهی و دانش دقیق مهندسی مکانیک شکست است. در ادامه، روشهای تشخیص کیفیت جوش را در سطوح مختلف (از ظاهری تا تستهای پیشرفته مخرب و غیرمخرب) بررسی میکنیم.
دایرهالمعارف تشخیص کیفیت جوشکاری در سازههای سوله: از بازرسی چشمی تا متالورژی شکست
سولهها معمولاً از مقاطع متغیر (تیرورق) ساخته میشوند. برخلاف ساختمانهای مسکونی که بارهای ثقلی (وزن طبقات) حاکم است، در سوله بارهای جانبی و دینامیکی (مانند لرزش جرثقیل یا ضربه باد) حرف اول را میزنند. این یعنی اتصالات جوشی در سوله تحت تنشهای خستگی (Fatigue) هستند. یک ترک میکروسکوپی در جوش رفتر (تیر اصلی سقف) میتواند تحت نوسانات باد، به یک فاجعه ملی تبدیل شود. بنابراین، تشخیص کیفیت در اینجا یعنی تضمین بقای سرمایه.
بخش اول: بازرسی چشمی (VT – Visual Testing)؛ هنر دیدن نادیدنیها
بازرسی چشمی اولین و البته حیاتیترین مرحله است. طبق استاندارد AWS D1.1، بازرسی چشمی باید قبل، حین و بعد از جوشکاری انجام شود. اما چطور مثل یک متخصص نگاه کنیم؟
۱. پروفیل جوش (Weld Profile)
یک جوش ایدهآل باید «محدب» یا «صاف» باشد، اما نه بیش از حد!
- گرده جوش (Reinforcement): اگر ارتفاع جوش از سطح ورق خیلی زیاد باشد، باعث تمرکز تنش در لبهها میشود. این یک اشتباه رایج است که تصور میشود «هرچه جوش حجیمتر، قویتر». اتفاقاً جوشِ خیلی برجسته، مستعد شکست است.
- تحدب و تقعر: در جوشهای گوشه (Fillet)، تقعر بیش از حد (کاو بودن) باعث میشود ضخامت موثر گلوگاه (Throat) کم شود و جوش عملاً ضعیف عمل کند.
۲. بریدگی کناره جوش (Undercut) – خطای مهلک
این یکی از خطرناکترین عیوب ظاهری است. بریدگی کناره یعنی ذوب شدن لبه ورق بدون اینکه با فلز پرکننده جایگزین شود. این شیارِ باریک، مثل یک «پیششکست» عمل میکند. در سوله که لرزش وجود دارد، ترک دقیقاً از همین نقطه شروع به پیشروی میکند. اگر عمق این بریدگی بیش از ۰.۵ میلیمتر (در ورقهای حساس) باشد، جوش مردود است.
۳. تخلخل (Porosity) – حفرههای خیانتکار
دیدن سوراخهای ریز روی سطح جوش نشاندهنده محبوس شدن گاز در حین انجماد است. تخلخل یعنی جوش شما مثل پنیر سوئیسی شده است! این اتفاق معمولاً به دلیل رطوبت الکترود، تمیز نبودن سطح ورق (وجود رنگ یا روغن) یا وزش باد در هنگام جوشکاری (در محل نصب سوله) رخ میدهد.
۴. رویهمافتادگی (Overlap)
زمانی که فلز مذاب روی ورق سرد میریزد بدون اینکه با آن ذوب شود. این یعنی اتصال فیزیکی وجود دارد اما اتصال متالورژیکی نه! با یک ضربه چکش، این بخش از جوش جدا میشود.
بخش دوم: ابزارهای دقیق برای تشخیص هندسی
برای اینکه تشخیص ما از حالت “حسی” به “عددی” تبدیل شود، به ابزارهایی نیاز داریم:
- گیج جوشکاری (Welding Gauge): ابزاری مثل گیج “Hi-Lo” یا “V-WAC” که با آن میتوان اندازه ساق جوش، ضخامت گلوگاه و عمق بریدگی کناره را با دقت دهم میلیمتر اندازهگیری کرد. در نقشه سوله، مهندس محاسب مثلاً قید کرده است: “جوش گوشه با ساق ۶ میلیمتر”. اگر گیج عدد ۵ را نشان دهد، این اتصال تحت بارِ طراحی، گسیخته خواهد شد.
- آینه بازرسی: برای دیدن پشتِ اتصالات سخت (مثل محل اتصال استاتیکهای داخلی تیرورق).
بخش سوم: تستهای غیرمخرب (NDT)؛ سونوگرافی فلز
برخی عیوب جوش در داخل گوشتِ فلز پنهان شدهاند. برای تشخیص آنها باید از تکنولوژی کمک بگیریم.
۱. تست مایعات نافذ (PT – Dye Penetrant Testing)
این روش برای پیدا کردن ترکهای بسیار ریزی است که با چشم غیرمسلح دیده نمیشوند. یک مایع قرمز رنگ روی جوش پاشیده میشود، بعد از نفوذ، سطح پاک شده و پودر سفیدی (آشکارساز) روی آن زده میشود. اگر ترکی وجود داشته باشد، مایع قرمز از داخل آن بیرون زده و روی پودر سفید خودنمایی میکند.
- کاربرد در سوله: تست استاتیکها و سختکنندههای ستون.
۲. تست ذرات مغناطیسی (MT – Magnetic Particle Testing)
این تست مخصوص متریالهای فِرومغناطیس (مثل فولاد سوله) است. با ایجاد میدان مغناطیسی در محل جوش، اگر ترک مویی (حتی زیر سطح) وجود داشته باشد، نظم میدان به هم میخورد و ذرات آهنربایی که روی سطح پاشیدهایم، در آن نقطه تجمع میکنند. این روش در تشخیص ترکهای ناشی از تنشهای حرارتی فوقالعاده است.

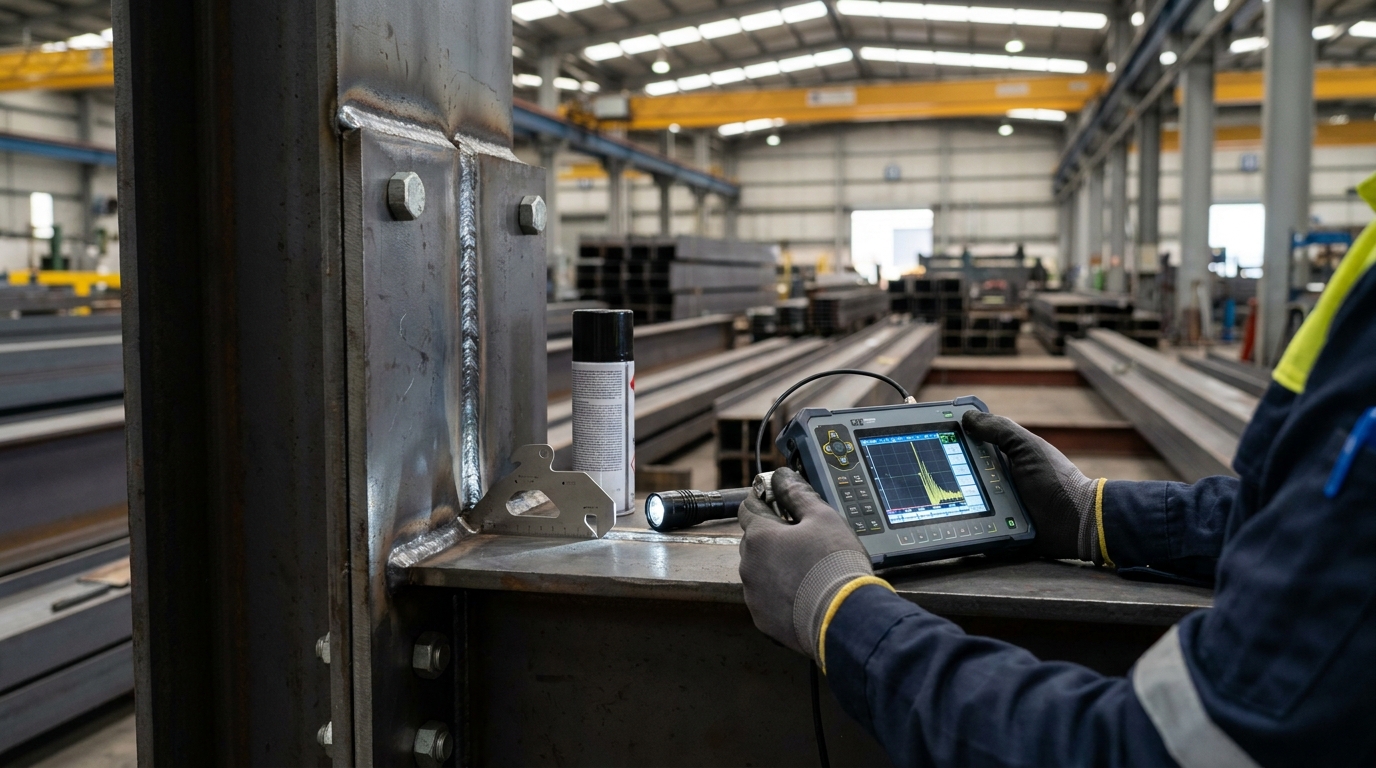

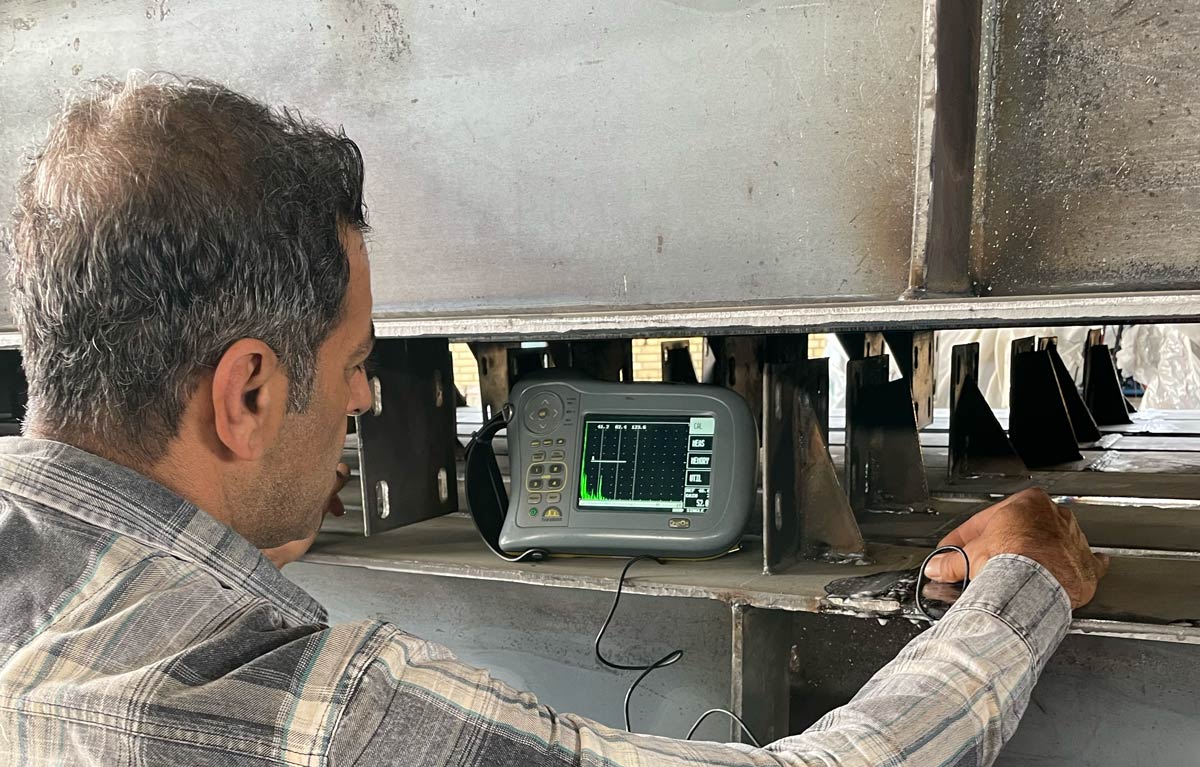

۳. تست اولتراسونیک (UT – Ultrasonic Testing) – سلطان تستهای سوله
در این روش، امواج صوتی با فرکانس بالا به داخل جوش فرستاده میشوند. اگر امواج به مانعی (مثل ناخالصی سرباره یا ذوب ناقص) برخورد کنند، بازگشت آنها در دستگاه مانیتور میشود.
- چرا در سوله حیاتی است؟ تیرورقهای سوله دارای جوشهای نفوذی (Groove Welds) در اتصالات فلنجی هستند. تست UT تنها راهی است که به ما میگوید آیا ریشه جوش کاملاً ذوب شده یا فقط ظاهرش پر شده است.
بخش چهارم: کالبدشکافی متالورژیکی؛ منطقه متأثر از حرارت (HAZ)
یک متخصص ساخت سوله ، فقط به خودِ جوش نگاه نمیکند، بلکه به اطراف جوش هم توجه دارد.
HAZ (Heat Affected Zone) منطقهای از ورق پایه است که ذوب نشده، اما حرارت جوشکاری ساختار کریستالی آن را تغییر داده است.
- اگر جوشکار بیش از حد روی یک نقطه مکث کند (Heat Input بالا)، دانه بندی فولاد در منطقه HAZ درشت میشود. نتیجه؟ این ناحیه بهشدت ترد و شکننده میشود.
- راه تشخیص: تغییر رنگ شدید (کبود شدن بیش از حد اطراف جوش) و تست سختیسنجی در صورت لزوم.
بخش پنجم: تشخیص از طریق بررسی فرآیند (پیشگیری بهتر از درمان)
گاهی بهترین راه تشخیص کیفیت، نگاه کردن به «نحوه انجام کار» است نه «خروجی کار».
- بررسی WPS (Welding Procedure Specification): آیا کارخانه سوله سازی دفترچه دستورالعمل جوشکاری دارد؟ اگر جوشکار طبق میل خودش و با هر آمپراژی که دوست دارد جوش میدهد، کیفیت تصادفی خواهد بود.
- کنترل الکترودها: در سولهسازی از الکترودهای مختلفی استفاده میشود (مثل ۶۰۱۳ برای جوشهای معمولی و ۷۰۱۸ برای جوشهای حساس). الکترود ۷۰۱۸ “قلیایی” است و باید حتماً در دستگاه آون (فر مخصوص) خشک شود. اگر جوشکار الکترود ۷۰۱۸ را مستقیماً از کارتن بردارد و استفاده کند، جوش قطعاً دارای هیدروژن محبوس و مستعد “ترک سرد” خواهد بود. تشخیص ساده: اگر در کارگاه سوله سازی دستگاه آون روشن نمیبینید، به کیفیت جوشهای حساس شک کنید.
- آمادهسازی لبهها (Beveling): برای ورقهای ضخیم سوله (مثلاً ۲۰ میلیمتر به بالا)، لبه ورق باید به شکل V یا J تراشیده شود. اگر بدون ایجاد شیار، فقط روی سطح جوشکاری شده باشد، ما با “عدم نفوذ ریشه” مواجه هستیم که در محاسبات مهندسی یعنی صفر!
بخش ششم: عیوب رایج در قطعات مختلف سوله و راه تشخیص آنها
۱. اتصال فلنجی (ستون به رفتر)
این حساسترین نقطه سوله است. پیچها اینجا بسته میشوند.
- عیب رایج: انقباض جوش باعث تاب برداشتن (Warping) صفحه فلنج میشود. اگر فلنج تاب داشته باشد، پیچها بهدرستی سفت نمیشوند و توزیع بار نامتقارن میگردد.
- تشخیص: قرار دادن یک خطکش فلزی روی سطح فلنج؛ نباید هیچ نوری از زیر آن عبور کند.
۲. جوش تیرورق (اتصال جان به بال)
در سولههای مدرن این کار با دستگاه جوش زیرپودری (SAW) انجام میشود.
- عیب رایج: لغزش دستگاه و خروج جوش از مسیر اتصال.
- تشخیص: بررسی یکنواختی عرض جوش در طول ۱۰ یا ۲۰ متر تیر. هرگونه پله خوردن یا تغییر عرض ناگهانی نشاندهنده نقص در فرآیند است.
۳. استاتیکها و لچکیها
- عیب رایج: جوشکاری در کنجها (Cope holes) قطع نمیشود یا به صورت “گلجوش” رها میشود.
- تشخیص: طبق استاندارد، جوش نباید در گوشههای تیز دور بزند یا در نقاط تمرکز تنش تمام شود. باید با دقت پایان یابد (End return).
بخش هفتم: چکلیست نهایی برای کارفرما
اگر شما ناظر یا کارفرمای یک پروژه سوله هستید، این ۵ مورد را چک کنید:
- رنگ جوش: جوش نباید سیاه و سوخته باشد. رنگ باید خاکستری روشن یا نقرهای (پس از زدن گل جوش) باشد.
- صدای ضربه: با یک چکش کوچک به جوش ضربه بزنید. صدای “زنگ” نشانه سلامت و صدای “خفه” نشانه وجود حفره یا جدایی در داخل اتصال است.
- تست نفوذ با بنزین (ساده و کارگاهی): در اتصالات تخت، یک طرف جوش را بنزین بزنید و طرف دیگر را گچ بکشید. اگر گچ خیس شد، یعنی جوش شما “راه” دارد و اصلاً آببند یا پیوسته نیست.
- بررسی تاییدیه صلاحیت جوشکار (کد کارت): آیا جوشکار در وضعیتهای مختلف (تخت، افقی، عمودی) امتحان داده است؟
- گزارش NDT: از کارخانه بخواهید گزارش تست UT را برای حداقل ۱۰ تا ۲۵ درصد کل جوشها توسط یک شرکت ثالث ارائه دهد.
نتیجهگیری تخصصی
تشخیص کیفیت جوشکاری سوله، یک زنجیره است. از انتخاب صحیح متریال و الکترود آغاز میشود، با مهارت دست جوشکار ادامه مییابد و با ابزارهای دقیق بازرسی نهایی میشود. به یاد داشته باشید که در مهندسی سازه، «ارزانترین جوش، گرانترین جوش است»؛ چرا که هزینه بازسازی یک سوله فرو ریخته، هزاران برابر هزینه یک بازرسی جوش دقیق و علمی است.
به عنوان یک عاشق جزئیات، توصیه میکنم هیچگاه به ظاهر براق و رنگکاری شده سوله اعتماد نکنید؛ کیفیت واقعی زیر لایههای رنگ و در عمق تبلور فولاد نهفته است.
