پروفیل زد یکی از اجزای کلیدی در صنعت ساخت‌وساز، خصوصا در سازه‌های فلزی مانند سوله محسوب میشود. این پروفیل با طراحی خاص خود، نقش مهمی در افزایش استحکام و کارایی سازه‌ها ایفا می‌کند. در این مقاله از کویر سوله، به بررسی جامع پروفیل زد سوله می‌پردازیم. تعریف زد سوله و کاربردها و مشخصات فنی، روش‌های تولید، مزایا، نحوه نصب، عوامل موثر بر قیمت و نکات مهم در خرید از جمله نکاتی است که در این مقاله با یکدیگر بررسی خواهیم کرد در نتیجه توصیه می‌کنیم که تا انتهای این مقاله با ما همراه باشید.

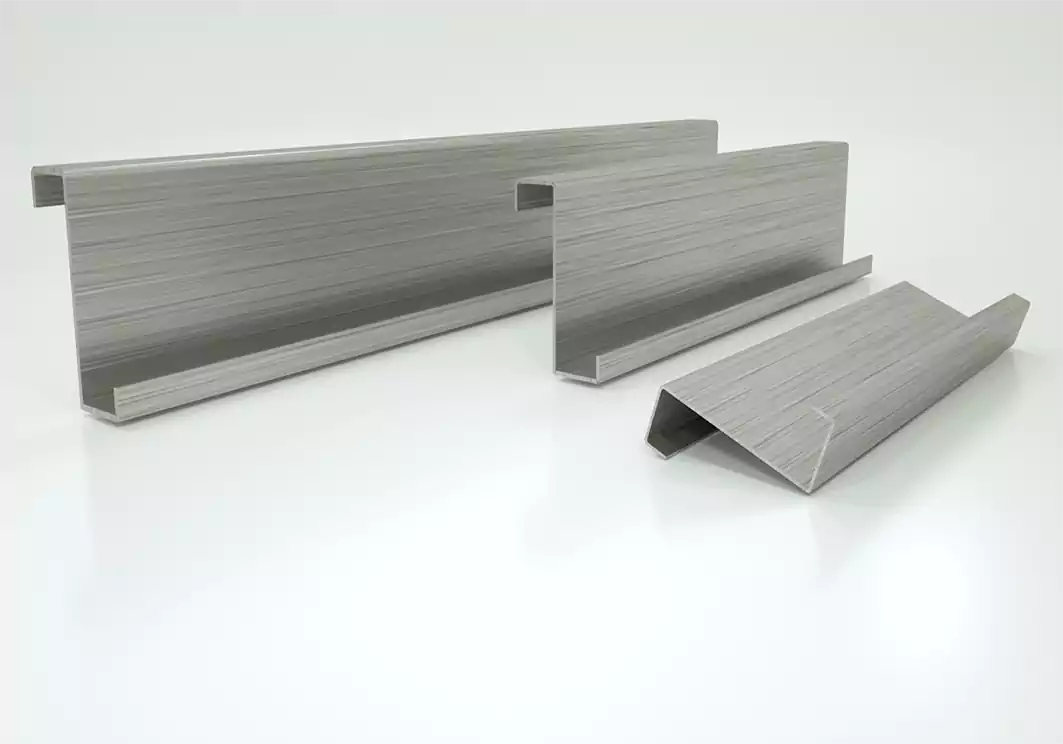

زد سوله چیست؟
پروفیل زد سوله، که با نام‌های دیگری مانند پرلین زد نیز شناخته میشود یک مقطع فولادی باز است که شکل ظاهری آن شبیه به حرف انگلیسی Z است. این پروفیل از ورق‌های فولادی تولید میشود و اصولا در سازه‌های فلزی به کار می‌رود. تولید و معرفی اولیه این پروفیل به دهه‌های گذشته بازمی‌گردد. در واقع نیاز به مصالح سبک و مقاوم برای پوشش سقف و دیوارها در ساختمان‌های بزرگ مانند سوله‌ها، انبارها و سالن‌های صنعتی احساس شده بود و از همین روی بسیاری از مهندسان به فکر استفاده از زد سوله در انجام پرو‌ژه‌هایی مانند ساخت سوله در کرمان و ساخت سوله در کاشان افتادند. کاربرد اصلی این قطعه در حمایت از صفحات سقفی و دیواری است. به بیانی دیگر زد سوله با توزیع بارهای وارده، پایداری کلی سازه را تضمین می‌کند. پروفیل زد در اسکلت‌های فولادی، ریل‌ها و حتی صنایع کشتی‌سازی نیز استفاده میشود، اما کاربرد اصلی آن در سازه‌های فلزی است.
کاربرد پروفیل زد در سوله‌ها
در فرایند ساخت سوله پروفیل زد نقش حیاتی در استحکام و پوشش سقف و دیواره ایفا می‌کند. این پروفیل به عنوان پرلین افقی طولی، صفحات سقفی را نگه می‌دارد و مقاومت سازه در برابر بارهای سنگین مانند باد، برف و عوامل طبیعی را افزایش می‌دهد. در سقف‌های شیب‌دار سوله‌ها، پروفیل‌های زد کنار هم قرار می‌گیرند تا یک لایه مقاوم و سبک ایجاد کنند. همچنین در دیوارها، با استفاده از لاپه‌های افقی، پوشش‌دهی مناسبی فراهم می‌آورند. این کاربردها نه تنها استحکام را بهبود می‌بخشند، بلکه وزن کلی سازه را کاهش می‌دهند و عمر مفید آن را افزایش می‌دهند. در مناطق زلزله‌خیز، پروفیل زد با تحمل بارهای کششی، امنیت بیشتری تامین می‌کند.
تفاوت پروفیل زد با پروفیل سی (C)
پروفیل زد و پروفیل سی هر دو از انواع پرلین‌های باز هستند اما تفاوت‌های اساسی در شکل، مقاومت، کاربرد و قیمت دارند. از نظر شکل پروفیل زد شبیه به Z است این در حالی است که پروفیل سی شکل C دارد. از لحاظ مقاومت، پروفیل زد ممان اینرسی بزرگ‌تری دارد که همین موضوع باعث میشود عملکرد یکپارچه‌تری در بارهای سنگین داشته باشد در حالی که پروفیل سی برای بارهای سبک‌تر مناسب‌تر است. کاربرد پروفیل زد بیشتر در سازه‌های با دهانه‌های پیوسته و سقف‌های شیب‌دار است، اما پروفیل سی در دیوارهای غیرباربر و سازه‌های تک‌دهانه استفاده میشود. از نظر قیمت، پروفیل زد معمولا گران‌تر است زیرا استحکام بالاتری دارد، اما تفاوت قیمت بسته به ضخامت و جنس متغیر است. در هر صورت استفاده از پروفیل زد باعث میشود که تا حدودی هزینه ساخت سوله افزایش یابد.
انواع زد سوله از نظر اندازه و ضخامت
پروفیل‌های زد در اندازه‌های متنوعی تولید می‌شوند که از میان آنها، مدل‌های زد ۱۶، زد ۱۸، زد ۲۰ و زد ۲۲ از رایج‌ترین انواع موجود در بازار به شمار می‌روند:
- پروفیل زد ۱۶ با ارتفاع ۱۶ سانتی‌متر در ضخامت‌های ۲.۵ و ۳ میلی‌متر و طول استاندارد ۶ متر عرضه میشود. پروفیل زد ۱۸ با ارتفاع ۱۸ سانتی‌متر در ضخامت‌های ۲، ۲.۵ و ۳ میلی‌متر و همین طول ۶ متر در دسترس است.
- به همین ترتیب پروفیل زد ۲۰ دارای ارتفاع ۲۰ سانتی‌متر و ضخامت‌های ۲، ۲.۵ و ۳ میلی‌متر است
- پروفیل زد ۲۲ نیز با ارتفاع ۲۲ سانتی‌متر (یعنی ۲ سانتی‌متر بیشتر از مدل قبلی) در همان سه ضخامت ۲، ۲.۵ و ۳ میلی‌متر و طول ۶ متر تولید می‌گردد.
بیشتر بخوانید : ساخت سوله ارزان
جنس و مشخصات فنی زد سوله
یکی از سوالاتی که ممکن است برای بسیاری از افراد ایجاد شود این است که جنس زد سوله از چیست؟ جنس پروفیل زد اصولا از ورق‌های فولادی سیاه یا گالوانیزه است. ورق سیاه برای محیط‌های خشک مناسب است. این در حالی است که گالوانیزه با روکش روی، مقاومت بالایی در برابر خوردگی در محیط‌های مرطوب دارد. مشخصات فنی شامل ضخامت ۲ تا ۵ میلی‌متر، وزن تقریبی ۴ تا ۱۰ کیلوگرم بر متر (بسته به سایز)، و طول استاندارد ۶ یا ۱۲ متر است.
روش‌های تولید پروفیل زد
تولید پروفیل زد از طریق فرایند نورد سرد انجام میشود. اگرچه برای انواع گالوانیزه نورد گرم نیز به کار می‌رود. مراحل تولید پروفیل زد برش ورق‌های فولادی به ابعاد مورد نیاز، تبدیل به کلاف، خم‌کاری و فرم‌دهی با ماشین‌آلات مخصوص مانند دستگاه‌های پرس و فرمینگ است. پس از شکل‌دهی، عملیات پانچ‌کاری برای ایجاد سوراخ‌ها انجام میشود و محصول نهایی بررسی کیفیت می‌گردد. از جمله دستگاه‌هایی که در این فرایند استفاده می‌شوند می‌توان به برش‌دهنده‌های دقیق و ماشین‌آلات CNC اشاره کرد که دقت بسیار بالایی دارند.
مزایای استفاده از زد سوله
استفاده از پروفیل زد مزایای متعددی در زمینه ساخت سوله‌های مختلف از جمله سوله تیرورقی دارد. استحکام بالا در برابر بارهای کششی و فشاری، وزن کم که بار مرده سازه را کاهش می‌دهد، سرعت نصب بالا بدون نیاز به تجهیزات پیچیده و صرفه‌جویی در هزینه‌های کلی از جمله این مزایا هستند. علاوه بر این سازگاری با محیط زیست از طریق قابلیت بازیافت، مقاومت در مناطق زلزله‌خیز و کاهش فشار بر پی و ستون‌ها، آن را به گزینه‌ای ایده‌آل تبدیل کرده است. حمل‌و‌نقل آسان و امکان همپوشانی در دهانه‌های بزرگ نیز از دیگر مزایای آن محسوب می‌شوند.
نحوه نصب زد سوله در سقف و دیواره
نصب پروفیل زد با اتصالات پیچ و مهره و گیره انجام میشود. ابتدا ستون‌ها و تیرهای اصلی نصب می‌گردند، سپس پروفیل‌های زد به قاب‌ها متصل می‌شوند. در سقف، پروفیل‌ها به صورت مخالف یکدیگر قرار می‌گیرند تا لنگر پیچشی جلوگیری شود. برای دیواره، لاپه‌های افقی اضافه می‌شوند و سوراخ‌های لوبیایی شکل امکان تنظیم را فراهم می‌آورند.
قیمت پروفیل زد سوله و عوامل موثر بر آن
قیمت پروفیل زد تحت تاثیر وزن، ضخامت، جنس ورق و نوسانات بازار فولاد قرار دارد. برای مثال، مدل‌های گالوانیزه گران‌تر از مدل‌های سیاه هستند. عوامل دیگر مانند نرخ دلار، قیمت ورق خام، اخبار سیاسی و برند کارخانه می‌شوند. در بازار ایران، قیمت بر اساس کیلوگرم محاسبه میشود و نوسانات اقتصادی می‌تواند آن را تغییر دهد.
جمع‌بندی و نتیجه‌گیری
پروفیل زد سوله با مزایایی مانند استحکام بالا، وزن کم و نصب آسان، نقش کلیدی در کاربردهای صنعتی دارد. انتخاب نوع باکیفیت، دوام سوله را تضمین می‌کند و هزینه‌ها را کاهش می‌دهد. اما نکته مهمی که وجود دارد این است که در صورت نیاز به خرید این قطعه حتما به فروشنده‌های معتبر و مجاز مراجعه کنید تا پروفیل مقاوم و استاندارد در اختیار داشته باشید.
