دفترچه محاسبات سوله یکی از مهم‌ترین اسناد فنی در پروژه‌های ساخت‌وساز صنعتی است که نه‌تنها تضمین‌کننده ایمنی سازه است بلکه نقش کلیدی در اخذ مجوزهای نظام مهندسی، کنترل هزینه‌ها و اجرای صحیح پروژه دارد. در این مقاله از کویر سوله، با زبانی ساده و کاربردی به شما نشان می‌دهیم که دفترچه محاسبات سوله چیست، چرا باید به آن توجه ویژه‌ای داشته باشید، چه بخش‌هایی دارد و چگونه می‌توانید یک دفترچه حرفه‌ای و استاندارد تهیه کنید. پیشنهاد می‌کنیم که تا پایان با ما همراه باشید.
دفترچه محاسبات سوله چیست؟

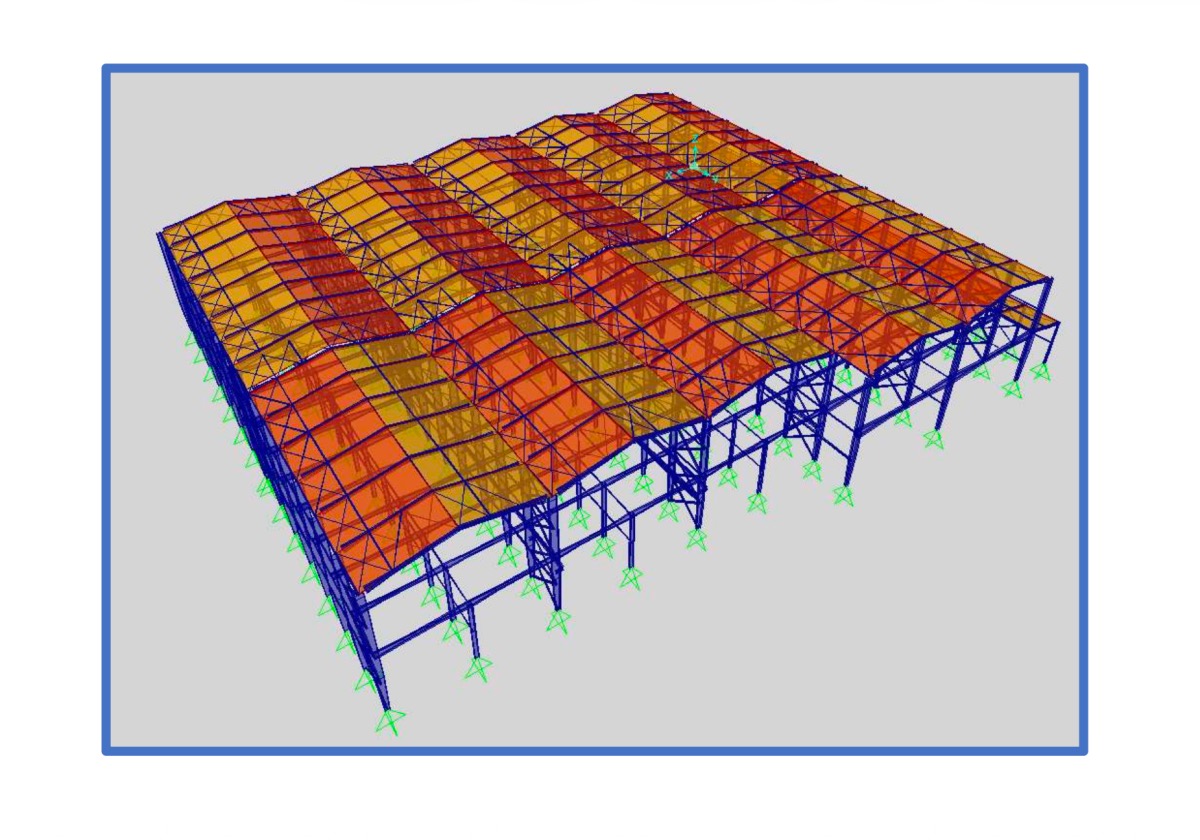

دفترچه محاسبات سوله (یا به‌اصطلاح فنی، گزارش محاسبات سازه‌ای) مجموعه‌ای از اسناد مهندسی است که شامل تمام محاسبات، تحلیل‌ها، فرضیات طراحی، نقشه‌ها و جزئیات فنی مربوط به طراحی سازه سوله می‌شود. این سند توسط مهندس دارای پروانه اشتغال تهیه می‌شود و به‌عنوان مدرک اصلی برای تایید صلاحیت فنی سازه در سازمان نظام مهندسی ساختمان ارائه می‌گردد.به بیان ساده می‌توان گفت که، دفترچه محاسبات سوله پاسخ می‌دهد به این سوال که آیا این سوله در برابر بارهای مرده، زنده، باد، برف و زلزله مقاوم است یا خیر؟
دفترچه محاسبات سوله دارای بخش‌های مختلفی از جمله محاسبات دستی یا نرم‌افزاری، تحلیل پایداری، طراحی فونداسیون، تیرها، ستون‌ها، اتصالات و پوشش سقف است. هر صفحه از این دفترچه باید با دقت بالا، شفافیت و رعایت استانداردهای ملی و بین‌المللی تهیه شود. فرقی نمی‌کند که قصد ساخت سوله در تهران را داشته باشید یا مشهد؛ در هر صورت این اصول و محاسبات باید در فرایند ساخت لحاظ شوند.
چرا توجه به دفترچه محاسبات سوله مهم است؟
متاسفانه بسیاری از پیمانکاران و حتی برخی مهندسان، دفترچه محاسبات را صرفا یک مدرک تشریفاتی می‌دانند. اما واقعیت این است که این سند، قلب تپنده پروژه سوله است. در ادامه تعدادی از دلایلی که نشان می‌دهد این دفترچه مهم است را با یکدیگر بررسی خواهیم کرد:
۱. تضمین ایمنی سازه و جان افراد
سوله‌ها در محیط‌های صنعتی، انبارهای بزرگ یا سالن‌های ورزشی استفاده می‌شوند. یک خطای محاسباتی کوچک می‌تواند منجر به ریزش سقف، واژگونی سازه یا تلفات جانی شود. در چنین موقعیتی دفترچه محاسبات، با تحلیل دقیق بارهای زلزله و باد، از این خطرات پیشگیری می‌کند.
۲. اخذ مجوز ساخت از نظام مهندسی
در نظر داشته باشید که بدون ارائه دفترچه محاسبات تاییدشده، هیچ مجوزی برای شروع عملیات ساختمانی صادر نمی‌شود. سازمان نظام مهندسی، این سند را به‌دقت بررسی می‌کند و در صورت وجود نقص، پروژه متوقف خواهد شد.
۳. کاهش هزینه‌های غیرضروری
یک دفترچه محاسباتی دقیق، از Overdesign یا Underdesign جلوگیری می‌کند. در نظر داشته باشید که اضافه‌طراحی منجر به مصرف بی‌مورد فولاد و افزایش هزینه می‌شود. از سویی دیگر کم‌طراحی خطر ریزش را در پی خواهد داشت.
۴. پایه‌ای برای اجرای صحیح در کارگاه
خوب است بدانید که نقشه‌های اجرایی، لیستوفر پروفیل‌ها، جزئیات جوش و پیچ‌ها، همه از دل دفترچه محاسبات بیرون می‌آیند. به بیانی دیگر می‌توان گفت که بدون این سند، کارگاه به یک آزمایشگاه آزمون و خطا تبدیل می‌شود.
۵. مستندسازی برای آینده
در صورت نیاز به توسعه، تعمیر یا تغییر کاربری سوله، دفترچه محاسبات تنها مرجع معتبر برای شناخت سازه است.
بخش‌های دفترچه محاسبات سوله چیست؟
در نظر داشته باشید که دفترچه محاسبات سوله از بخش‌های مختلفی تشکیل شده است که در اینجا این بخش‌ها را با یکدیگر بررسی خواهیم کرد:
۱. بارگذاری سازه
در این بخش نیروهای وارده بر سوله به دو گروه عمودی (وزن سقف، تجهیزات، برف) و افقی (فشار باد، شتاب زلزله) تقسیم می‌شوند که محاسبه آن‌ها بر پایه آیین‌نامه‌های معتبر مانند مبحث ششم و استاندارد ۲۸۰۰ انجام می‌گیرد. این مقادیر با توجه به موقعیت جغرافیایی، ارتفاع سوله و سرعت باد محلی تعیین شده و در جداول مجزا ثبت می‌شوند.
۲. فرم‌های کنترل و چک‌لیست
این بخش شامل فرم‌های تکمیل‌شده شناسایی پروژه، مشخصات مالک، نوع سیستم سازه‌ای، پارامترهای لرزه‌ای و وضعیت سازه‌های مجاور است.
۳. اطلاعات عمومی پروژه
در این قسمت، داده‌های اولیه شامل نام سرمایه‌گذار، آدرس دقیق محل اجرا، مشخصات فنی مهندس طراح و برنامه زمانی کل پروژه به‌صورت خلاصه و منظم درج می‌شود.
۴. پی و شالوده
شالوده سوله بر اساس گزارش مکانیک خاک و بارهای محاسبه‌شده طراحی شده و ابعاد، عمق، نوع آرماتور و ضخامت بتن آن مشخص می‌گردد. کنترل نشست، ظرفیت باربری و پایداری شالوده با تحلیل تنش‌های مجاز خاک انجام می‌شود.
۵. مبانی و ضوابط طراحی
این بخش به تشریح مقررات حاکم بر طراحی سازه‌های فولادی، محدودیت‌های اجرایی و شرایط محیطی پروژه می‌پردازد. استانداردهای کلیدی شامل مبحث دهم، AISC و Eurocode به‌عنوان مرجع اصلی ذکر می‌شوند.
۶. جزئیات اتصالات
اتصالات جوشی و پیچی به‌عنوان نقاط حساس سازه، با محاسبه دقیق ظرفیت کششی، برشی و ممان طراحی شده و جزئیات اجرایی آن‌ها ارائه می‌شود.
۷. اصول و قواعد بارگذاری
در این قسمت، روش‌های محاسبه انواع بارها، فرمول‌های آیین‌نامه‌ای و نحوه اعمال ضریب رفتار و پاسخ طیف در تحلیل دینامیکی زلزله به‌طور کامل توضیح داده می‌شود.
۸. پروفیل‌ها و مقاطع سازه‌ای
ابعاد دقیق، نوع پروفیل و جنس مصالح ستون‌ها، تیرها، پرلین‌ها و مهاربندها در جداول و شیت‌های فنی همراه با تصاویر مقطع ارائه می‌گردد تا شناخت کاملی از اجزای سازه فراهم شود.
نکات مهم در نگارش و ارائه دفترچه محاسبات
برای نگارش و ارائه یک دفترچه محاسبات سوله برای ساخت سوله در مشهد یا ساخت سوله در اصفهان و سایر شهرها به شکل حرفه‌ای نیاز است که فرضیات طراحی با ذکر منبع دقیق (مانند مبحث ششم یا آیین‌نامه ۲۸۰۰) شفاف بیان گردد. همچنین لازم است که محاسبات با خروجی نرم‌افزار تطابق کامل داشته باشد، نقشه‌های اجرایی، لیستوفر و جزئیات اتصالات با دقت بالا و بدون تناقض ارائه شود. در نظر داشته باشید که هر صفحه مهم مهر و امضا بخورد و از جداول، نمودارها و تصاویر فنی برای وضوح استفاده شود و در نهایت پیش از ارسال، توسط یک مهندس باتجربه بازبینی گردد تا از خطاهایی مانند فراموشی بار جراثقال یا ناسازگاری پروفیل‌ها جلوگیری شود.
سخن پایانی و توصیه‌های اجرایی
دفترچه محاسبات سوله در واقع سندی است که جان و مال شما و دیگران را تضمین می‌کند. در نظر داشته باشید که یک دفترچه دقیق و استاندارد، پروژه را از مرحله طراحی تا بهره‌برداری بیمه می‌کند و هزینه ساخت سوله را تا حد زیادی کاهش می‌دهد.
از همین روی نیاز است که حتما برای این کار از نرم‌افزارهای معتبر استفاده کنید و همیشه خروجی را با محاسبات دستی چک کنید.گزارش خاک را جدی بگیرید چرا که ۵۰٪ خطاها از فرضیات اشتباه خاک ناشی می‌شود. همچنین حتما با ناظر و پیمانکار هماهنگ باشید و یک نسخه دیجیتال و پشتیبان را برای خود نگه دارید.
