بارگذاری صحیح برف و باد یکی از مهمترین مراحل طراحی و ساخت سولههای صنعتی است. دلیل این اهمیت، تاثیر مستقیم نیروهای طبیعی بر ایمنی و پایداری سازه است. سولهها بهدلیل دهانههای بزرگ، وزن کم سازه و سطح وسیع سقف، بهصورت ویژه تحت تاثیر این دو بار محیطی قرار میگیرند.
اگر محاسبات بارگذاری بهصورت دقیق انجام نشود، نیروهای ناشی از برف و باد میتوانند باعث تغییر شکل سازه، افزایش هزینههای تعمیر، کاهش عمر مفید سوله و حتی تخریب کامل سوله شوند. بنابراین در این مقاله از کویر سوله میخواهیم به این موضوع بپردازیم که بارگذاری برف و باد روی سقف سوله چگونه انجام میشود؟ با ما همراه باشید.
بارگذاری چیست و چرا در سوله اهمیت بیشتری دارد؟
بارگذاری در مهندسی سازه به مجموعه نیروهایی گفته میشود که در طول عمر یک ساختمان یا سوله بر آن وارد میشوند. این نیروها شامل بارهای مرده (وزن سازه)، زنده (فعالیت انسان یا ماشینآلات)، جانبی (زلزله)، و محیطی مثل باد و برف هستند.
سولهها بهدلیل دهانههای عریض و اسکلت سبک، نسبت به باد و برف حساسیت بالاتری دارند. وزن کم سازه باعث میشود در برابر باد راحتتر دچار ارتعاش یا جابجایی شوند و سطح وسیع پوشش سقف سوله نیز منجر به تجمع برف میگردد. به همین دلیل، محاسبات بارگذاری سولهها باید دقیقا بر اساس آییننامهها و استانداردهای معتبر انجام شود و هرگونه سهلانگاری میتواند منجر به ریسکهای جدی شود.
بارگذاری برف چیست و چگونه محاسبه میشود؟

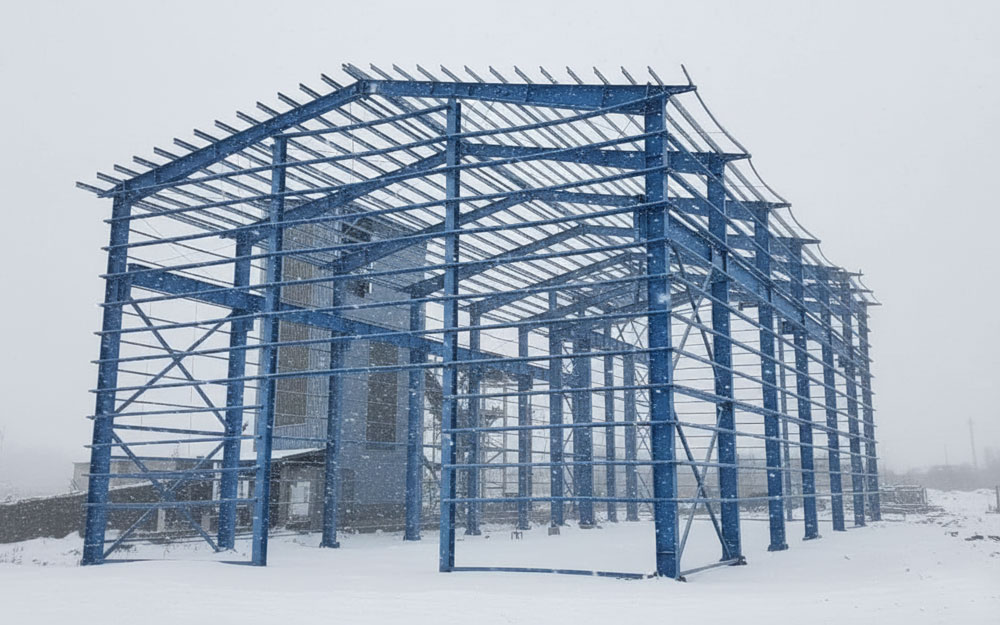

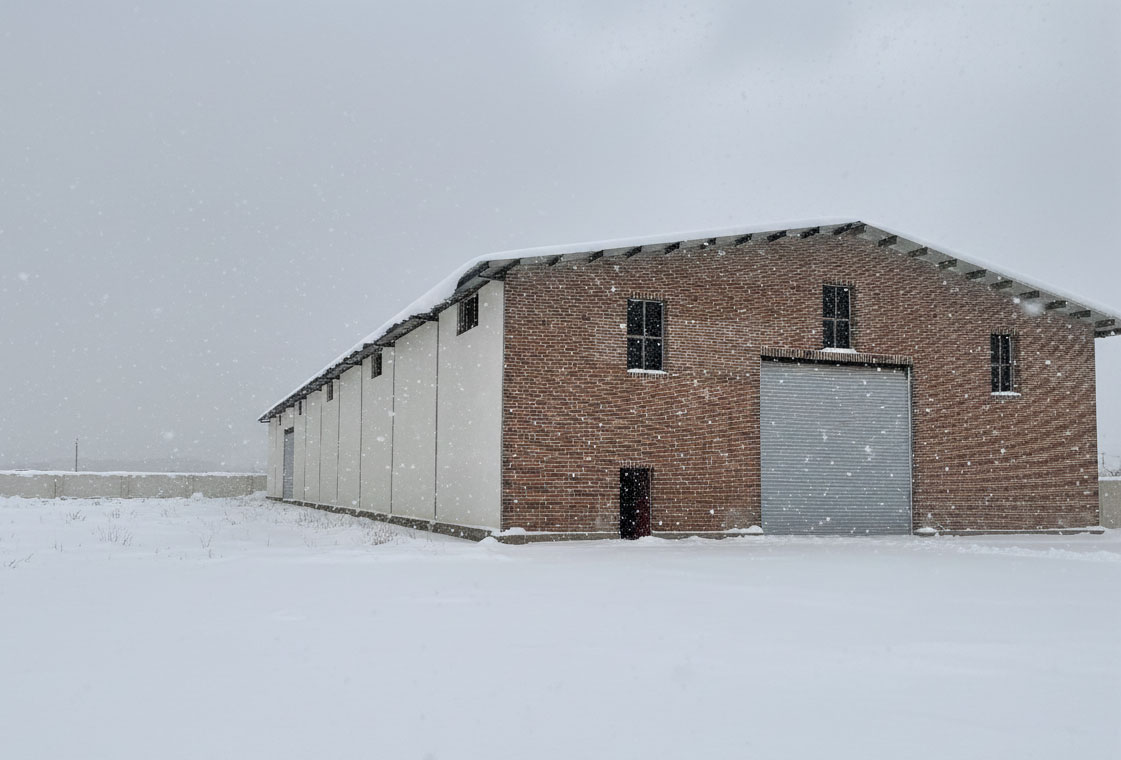

بار برف نیرویی است که بهدلیل تجمع برف روی سقف به سازه وارد میشود. میزان این بار به عوامل مختلفی بستگی دارد؛ از جمله شرایط اقلیمی منطقه، میزان بارش، دمای هوا، ارتفاع از سطح دریا و نوع سقف. از همین روی در ساخت سوله در مشهد یا ساخت سوله در چابهار به شکلهای مختلفی به این موضوع اهمیت داده میشود. در ایران، مناطق از نظر شدت بارش برف در نقشههای استاندارد دستهبندی شدهاند. محاسبه بار برف معمولا با فرمول زیر انجام میشود:
بار برف = بار برف پایه × ضریب اهمیت سازه × ضریب شکل سقف
ضریب اهمیت بر اساس نوع کاربری سوله تعیین میشود. ضریب شکل سقف نیز به شیب و نوع سقف بستگی دارد؛ بهطور مثال سقفهای قوسی و شیبدار بار کمتری نسبت به سقفهای تخت یا کمشیب دریافت میکنند. بنابراین بار برف برای سقفهای قوسی، شیبدار دوطرفه، خرپایی یا سولههای دوشیب متفاوت است و در طراحی باید هر کدام جداگانه بررسی شوند.
اثر شیب سقف در تعیین بار برف
هرچه شیب سقف بیشتر باشد، برف سریعتر از سطح آن لیز خورده و تخلیه میشود. همین موضوع باعث کاهش قابل توجه بار برف وارد بر سازه میشود. در سقفهایی با شیب زیاد، بار برف کمتر از سقفهای صاف یا کمشیب است. سقفهای دوشیب و قوسی معمولا عملکرد بهتری در تخلیه برف دارند. این در حالی است که سقفهای کمشیب یا خرپایی باعث ایجاد تجمع برف در نقاط مشخصی شوند.
بارگذاری باد چیست و چرا در سولهها اهمیت حیاتی دارد؟
یکی دیگر از فاکتورهایی که در ساخت سوله در شهرهای مختلف از جمله ساخت سوله در تهران باید مدنظر قرار داد، بارگذاری باد است. بار باد شامل فشار یا مکشی است که جریان باد بر سطح خارجی و حتی داخلی سوله وارد میکند. این نیرو میتواند بهصورت فشار مثبت یا مکش منفی بر سقف و دیوارها اثر بگذارد.
سولهها بهدلیل سطح زیاد دیوارها و سقف خصوصا در برابر بادهای شدید آسیبپذیر هستند. موقعیت جغرافیایی، سرعت باد منطقه، شرایط اقلیمی و میزان زبری زمین همگی در تعیین بار باد نقش دارند.
دیوارهای بلند سوله مانند یک بادگیر عمل میکنند و ممکن است فشار قابل توجهی به ستونها و اتصالات وارد کنند. به همین دلیل بارگذاری باد در سولهها از اهمیت بسیار بالایی برخوردار است.
روش محاسبه بار باد روی سقف سوله
در محاسبه بار باد ابتدا فشار مبنای باد برای منطقه تعیین میشود. سپس این مقدار با ضرایب تشدید و شرایط شکل سازه اصلاح میشود. بار باد روی سقف سوله با توجه به نوع سقف (دوشیب، قوسی یا سقف بلند) متفاوت است. همچنین سطح سقف به چند ناحیه تقسیم میشود:
- لبهها
- گوشهها
- میانه سقف
هر کدام از این نواحی شدت فشار یا مکش متفاوتی را دریافت میکنند. در بادهای شدید مکش باد نسبت به فشار رو به داخل، خطر بیشتری دارد و میتواند باعث بلند شدن ورق سقف یا جدا شدن اتصالات شود. به همین دلیل طراحی سازه باید برای مقابله با مکش باد کاملاً تقویت شود.
تاثیر شکل، جهتگیری و ارتفاع سوله بر بار باد
ارتفاع سوله رابطه مستقیم با بار باد دارد؛ یعنی هرچه ارتفاع بیشتر باشد، فشار باد نیز بیشتر میشود. دهانه بزرگ سوله نیز حساسیت سازه را نسبت به خمش، پیچش و حرکت جانبی بیشتر میکند. جهتگیری سوله نسبت به باد غالب منطقه میتواند شدت بار باد را کاهش یا افزایش دهد. اگر ساختمانهای دیگر، درختان یا موانع طبیعی در اطراف سوله وجود داشته باشند، شدت باد دریافتی تغییر خواهد کرد. وجود بازشوها مثل دربهای بزرگ و پنجرهها نیز در شدت فشار داخلی تاثیر دارد و میتواند بار کلی باد را افزایش دهد. این موارد باید در طراحی دقیقا بررسی شوند.
بررسی استانداردها و آییننامههای مورد استفاده در ایران
بارگذاری باد و برف در ایران بر اساس استانداردها و آییننامههای رسمی انجام میشود. این استانداردها بر اساس شرایط اقلیمی و تجربیات مهندسی تدوین شدهاند و استفاده از آنها در طراحی الزامی است. رعایت استانداردهای ملی باعث میشود سوله در برابر نیروهای طبیعی مقاوم و ایمن باشد. برای اجرای صحیح محاسبات، مهندس محاسب باید از نرمافزارهای مهندسی معتبر استفاده کند. تجربه و دانش مهندس در این مرحله بسیار مهم است، زیرا تفسیر اشتباه دادهها میتواند باعث کاهش ایمنی سازه شود.
نکات مهم در طراحی سقف سوله بر اساس بار برف و باد
در طراحی سقف سوله باید نوع مقطع مناسب انتخاب شود؛ مانند تیرورقی، خرپایی یا IPE که هر کدام عملکرد متفاوتی در برابر بارهای جانبی دارند. برای مقابله با نیروهای باد، استفاده از مهاربندی استاندارد ضروری است، زیرا از کمانش و انحراف سازه جلوگیری میکند. انتخاب شیب مناسب سقف باعث کاهش بار برف و تخلیه سریع آن میشود. همچنین در سولههای عریض باید نقاط بحرانی مثل اتصالات، فریمهای کناری و دهانههای بزرگ تقویت شوند. پس از نصب سوله نیز بازرسی دورهای اهمیت زیادی دارد تا از سلامت اتصالات و قطعات اطمینان حاصل شود.
اشتباهات رایج در بارگذاری برف و باد
در بسیاری از پروژهها اشتباهات مشترکی دیده میشود که از جمله آنها میتوان به موارد زیر اشاره کرد:
- استفاده از اعداد حدسی یا غیرواقعی
- بیتوجهی به منطقهبندی دقیق باد و برف
- نادیده گرفتن مکش باد در لبهها
- محاسبه نکردن بار برف نامتقارن
- انتخاب نامناسب شیب سقف
- استفاده از سولههای دستدوم یا غیراستاندارد بدون انجام محاسبات جدید
این خطاها در نهایت میتوانند به کاهش ایمنی سازه و افزایش هزینههای تعمیر منجر شوند.
اهمیت نرمافزارهای مهندسی در بارگذاری
این روزها دیگر نیازی به انجام محاسبات به شکل دستی نیست. نرمافزارهای مهندسی مانند SAP و ETABS و Tekla میتوانند محاسبات مربوط به بارگذاری برف و باد را به خوبی برای شما انجام دهند. با استفاده از این نرمافزارها، امکان کنترل نیروهای خمش، برش، پیچش و کمانش فریمها وجود دارد و مهندس میتواند رفتار سازه را در شرایط مختلف باد و برف پیشبینی کند.
سخن پایانی
در نظر داشته باشید که بارگذاری برف و باد یکی از کلیدیترین بخشهای طراحی سوله است و محاسبه دقیق آن، از بروز خسارتهای مالی و جانی جلوگیری میکند و هزینه ساخت سوله و نگهداری از آن را کاهش دهد. بارگذاری اصولی باعث افزایش عمر مفید سوله و پایداری سازه در برابر شرایط غیرقابل پیشبینی میشود.
